Зил 130. советская легенда в забайкальском крае. история! (14 фото)

УСТРОЙСТВО

ЗИЛ 130 имел примечательный для своего времени дизайн (неслучайно модель удостоилась золотой награды на международной выставке в Германии). Модель получила обтекаемые крылья, вентиляционный люк, большое панорамное лобовое стекло и капот аллигаторного типа. Обычно автомобиль окрашивали в голубой цвет, но существовали белые, желтые и темно-зеленые вариации.

Основные элементы ЗИЛ 130 устанавливались на клепаной штампованной раме с 2 лонжеронами швеллерного сечения. Для усиления конструкции использовались 5 поперечин. В задней части монтировалось сцепное устройство с буксирным крюком с защелкой, в передней части – 2 буксирных крюка без защелок.

Ходовая часть

Для переднего и заднего мостов использовалась зависимая подвеска с продольными полуэллиптическими рессорами. Передние концы рессор крепились на раме посредством пальцев и ушков, задние концы были скользящими. Для передней оси применялась двутавровая кованая балка с 2 телескопическими гидроамортизаторами двойного действия. Рессоры задней части получили усиленную конструкцию.

Базовыми для автомобиля стали колеса 7,0-20 с шинами размерностью 9,00-20 (260-20).

Трансмиссия

Большинство версий ЗИЛ 130 оснащались 5-скоростной трехходовой механической трансмиссией с синхронизацией на всех передачах, кроме первой (задняя передача была прямой). Передача усилия от мотора на коробку передач выполнялась при помощи сухого однодискового сцепления фрикционного типа с механическим приводом. Главная передача была двойной и имела передаточное число 6,45. Задний пост комплектовался коническим дифференциалом с 4 сателлитами. Рулевой являлась передняя ось, ведущей – задняя ось.

Тормозное управление

Рабочая тормозная система ЗИЛ 130 была колодочного типа с барабанными механизмами, воздействующими на все колеса. В конструкции присутствовал пневматический привод. В качестве стояночной системы использовался механизм барабанного типа, воздействующий на трансмиссию. Она также имела механический привод.

Система электроснабжения

В автомобиле использовалась однопроводная электрическая система с напряжением 12 В. Источником энергии служили генератор типа Г108-В или 32.3701 и аккумулятор 6СТ-90ЭМ. Для запуска мотора применялся стартер СТ-130АЗ.

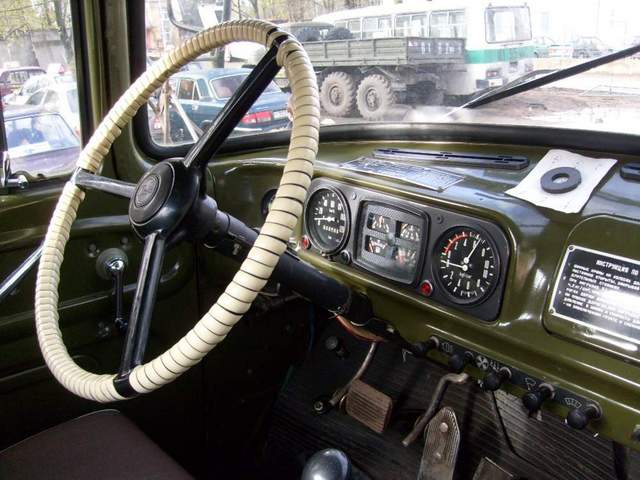

Кабина

По уровню комфорта ЗИЛ 130 опережал все другие грузовые автомобили того времени. 3-местная цельнометаллическая кабина находилась сразу за агрегатом. Сиденье водителя регулировалось по высоте, наклону спинки и длине. Все кресла отличались удобной посадкой и мягкостью. В числе базовых опций присутствовали 2-щеточный стеклоочиститель, омыватель лобового стекла и мощный отопитель. Эргономика салона была на высоком уровне (особенно для того времени). Установленные индикаторы и приборы давали полную информацию об автомобиле. В крыше имелись 2 вентиляционных люка.

Шумоизоляция в салоне была отличной. Главным недостатком кабины стала плохая обзорность. Высокие передние крылья и капот доставляли определенные проблемы, особенно при движении в плотном потоке машин.

Ширина кабины в сравнении с другими продуктами завода увеличилась, что сделало салон более просторным. В начальном исполнении модель оснащалась гидравлическим усилителем руля, что обеспечивало простоту управления тяжелым грузовиком. Сам рулевой механизм включал винт с шарообразной гайкой и поршень-рейку.

Кузов

ЗИЛ 130 поставлялся с кузовом с откидным задним бортом. Платформа считалась грузопассажирской, поскольку имела по бокам решетки и скамейки, которые откидывались при необходимости. Вместительность кузова составляла 16 человек. В начальном исполнении машина имела тент с дугами. Базовый кузов обладал высокой практичностью и вместительностью. В качестве дополнительного оснащения предлагались лопата, светомаскировка и канистры.

Его стихия – бездорожье

ЗИЛ-131 – полноприводной грузовик переднемоторной компоновки с колёсной формулой 6х6. Изначально он создавался как машина повышенной проходимости. Для перевозки грузов и людей, а также для буксировки прицепов – как по дорогам всех видов, так и по пересечённой местности.

В модельном ряде Завода имени Лихачёва ЗИЛ-131 пришёл на замену не менее известному, и даже легендарному внедорожному автомобилю ЗИЛ-157.

По своим показателям проходимости ЗИЛ-131 не уступает даже гусеничной технике. Создавался данный грузовик на основе опыта производства своего предшественника – ЗИЛ-157. Новый ЗИЛовский грузовик повышенной проходимости была значительно усовершенствован; оснащён инновационным мостом, восьмислойными шинами с особенным рисунком протектора. У ЗИЛ-131 передний мост был сделан отключаемым, а на оба задних моста от раздатки идёт один общий карданный вал.

ЗИЛ-131 проявил себя как чрезвычайно выносливая машина для эксплуатации в любых климатических условиях, включая Крайний Север, тропические и экваториальные широты, демонстрируя стабильную и безотказную работу при температуре воздуха от –45 до +55 °С.

Применение

Вездеходы ЗиЛ-131 стали одной из основных машин для создания пожарной техники. На базе машины изготовлялись автоцистерны, рукавные автомобили, лестницы. В армии шасси вездехода применялось для размещения установок залпового огня, зенитных ракетных комплексов «Волхов» и С-125. Габариты ЗиЛ-131 подходили для доставки армейскими транспортными самолетами, такими как Ан-22 или Ил-76.

Грузовики имели штатные точки крепления, позволявшие устанавливать машину в грузовом отсеке самолета. Армейские седельные тягачи применялись совместно с полуприцепами ОдАЗ-778М или 9325. Полуприцепы использовались для доставки военных грузов или компонентов ракетных комплексов.

Экономия топлива

Цены на бензин и дизель не стоят на месте – они повышаются с каждым днем. Водителям, чтобы сэкономить свои средства, приходится придумывать специальные хитрости для экономии. «Съедает» он немало, а переход на газ будет неэффективным. Некоторые из них применяют для ЗИЛ-130

• Без значительных увеличений потребляет топливо ЗИЛ, который находится в хорошем техническом состоянии, особенно это касается состояния мотора, карбюратора, системы зажигания транспортного средства.
• Расход топлива можно уменьшить, если в зимнее время потратить несколько минут на то, чтобы получше прогреть двигатель.
• Стиль вождения человека за рулем также может повлиять на расход топлива автомобиля: следует водить более спокойно, избегать резких стартов и торможений. Расход меньше также при более быстром вождении.
• По возможности в городе избегайте оживленных улиц – расход бензина на них увеличивается на 15-20%.

Конвейерное производство грузовика ЗИЛ-130 было запущено еще в 1962 году. Тогда модель пришла на смену уже устаревшему ЗИЛ-164. 130-й оказался настолько удачным, что впоследствии выпускался без малого шестьдесят лет подряд, пополняясь новыми модификациями. Сменялись их цифровые обозначения, но в основе по-прежнему был все тот же ЗИЛ-130.

ЗИЛ-130

Норма расхода топлива на 100 км

Классический заднеприводный грузовик имел характеристики, сравнимые с характеристиками большинства зарубежных автомобилей тех лет: 8-цилиндровый V-образный двигатель с мощностью 150 л.с. Максимальная скорость – 90 км/час, грузоподъемность – 6 тонн. Средний расход топлива на 100 км пути – 30 литров бензина.

Расчет объема кузова для перевозки строительных материалов

Расчет щебня производится аналогично предыдущему с использованием показателя плотности:

Фактическая грузоподъемность

• при перевозке 6,5 тонны щебня (1300 кг/м³) количество его кубов в ЗИЛе составит: 6500 кг : 1300 кг/м³ = 0 м³;
• при перевозке щебня (1500 кг/м³) кубов в ЗИЛе будет:

6500 кг:1500 кг/м³ = 4.33 м³.

Оба случая не требуют объема более 5 м³.

Для каждого вида сыпучих материалов можно рассчитать вместимость для погрузки в определенный вид транспорта, пользуясь данными их плотности.

Таблица значений плотности для некоторых видов щебня:

Наименование щебня	Плотность, кг/м³	Кубов в 1 тонне материала
Гранитный	1470	0.680
Гравий	1400	0.714
Песчаник	1300	0.769
Терриконовый	1150	0.870
Мраморный	1500	0.667
Известняковый	1300	0.769
Туфовый	800	1.250
Шлаковый	1500	0.667

Туфового щебня при кузове 5 кубов можно увезти соответственно:

5 х 800 = 4000 кг (4 тонны).

При расчетах нужно учитывать, что плотность строительных материалов зависит еще от некоторых параметров:

• повышенной влажности – она увеличивает вес одного и того же количества материала;
• наличия различных примесей, которые могут утяжелить или облегчить материал;
• размеров фракции. Существует единая шкала для определения стандартных параметров в каждом отдельном случае.

История создания

В 60-е годы машина стала настоящим прорывом. Она получила современный дизайн и мощную силовую установку, работающую на восьми цилиндрах. После старта серийного выпуска в армии ею заменили ЗиЛ-157, который к середине 20-го века успел морально устареть и не справлялся с возложенными на него обязанностями. Этот транспорт до 60-х годов выпускался Россией и США в рамках программы восстановления мощностей после Второй Мировой войны.

Первые разговоры о надобности создания нового продукта начались в 1950-х годах. Несмотря на экономический кризис в стране и проблемы с рабочей силой, разработкой первого опытного образца занялись сразу же. Быстрые темпы работ объяснялись наличием в арсенале конструкторов 128-й модели, которая к тому времени успешно прошла некоторые практические испытания. Взяв от неё некоторые технические решения, первый опытный образец 431410-й модели собрали в 1956 году.

Автомобиль получил 6-цилиндровый двигатель ЗиЛ. Первый вариант прошёл все необходимые испытания через три года. Машину характеризовали как качественную, способную выполнять сложные задачи. Серийный выпуск планировали начать в 1961 году, но по определённым причинам его отложили до 1967 года. В этот период авто получило 8-цилиндровый силовой агрегат.

После выпуска первой серийной партии конструкторы добавили ряд улучшений в оборудование грузовика. Производительность мотора повысили, благодаря чему улучшилась проходимость. Армия СССР заинтересовалась новым транспортом, в результате чего наладили установку армейских надстроек на шасси 431410. За всё время массового выпуска произведён один миллион экземпляров различных модификаций. В наше время производство остановлено, но некоторые машины продолжают работать в сельской местности.

История модели и назначение. Видео

Разработку принципиально нового автомобиля, который должен был заменить неудачную версию ЗИЛ 164, начали в 1953 году. Изначально модели присвоили индекс ЗИС 125, а создание грузовика параллельно выполнялось на двух предприятиях. Помогали в разработке модели Днепропетровские конструктора.

Дебютный образец появился 1956 году. Он был улучшенной версией ЗИС 125 с отсутствием множества недостатков и новой внешностью. Именно эта версия легла в основу ЗИЛ 130, которому суждено было стать наиболее популярным грузовиком эпохи застоя. Испытания автомобиля завершились в 1959 году, спустя 3 года состоялся его дебют. В 1963 году ЗИЛ 130 удостоился золотой медали в Лейпциге.

Серийный выпуск самосвала начался осенью 1964 года. Вскоре он массово разошелся по стране. Завод начал предлагать различные модификации ЗИЛ 130, что еще больше увеличило его популярность. В итоге появилось большое семейство грузовиков с множеством функций.

Изначально завод предлагал следующие модификации:

• ЗИЛ 130А – бортовой тягач с прицепом общей массой до 8000 кг. Автомобиль оснащался комбинированным краном тормоза, электрическими выводами для установки приборов прицепа и тягово-сцепным приспособлением;
• ЗИЛ 130Б – версия для сельскохозяйственного самосвала с базой в 3800 мм;
• ЗИЛ 130В – седельный тягач с укороченной колесной базой (3300 мм);
• ЗИЛ 130ВТ – аналог ЗИЛ 130В с дополнительным усилением заднего моста;
• ЗИЛ 130Г – автомобиль для транспортировки мало-плотных и габаритных грузов с общим весом до 8000 кг;
• ЗИЛ 130Д – платформа для строительного самосвала с укороченной колесной базой.

Позднее к линейке автомобилей на базе ЗИЛ 130 присоединились следующие версии:

• ЗИЛ 130В1 – седельный тягач, разработанный для буксировки полуприцепа. Суммарная масса состава могла достигать 14400 кг для твердого дорожного покрытия;
• ЗИЛ 130Д1 – платформа, используемая в качестве основы для модели ЗИЛ ММЗ 4502;
• ЗИЛ 130Д2 – платформа с тягово-сцепным приспособлением и пневмо-выводом. Использовалась для модели ЗИЛ ММЗ 45022;
• ЗИЛ 130Б2 – платформа с пневмо-выводом, предназначенная для построения тягача ЗИЛ ММЗ 554 М, применяемого в сельском хозяйстве.

Бренд также предлагал специальные версии для использования в различных климатических условиях. В названии их отличали дополнительные буквы.

Почти за 50-летнюю историю ЗИЛ 130 дважды подвергался серьезной модернизации: в 1966 и 1977 годах. В процессе рестайлинга менялась кабина и радиаторная решетка. В конструкции глобальных изменений (кроме линейки двигателей) не происходило.

ЗИЛ 130 выпускался в различных версиях и охватывал множество сфер деятельности. Автомобиль применялся в сельском хозяйстве, строительстве, в коммунальной сфере, в коммерческом секторе и в военных целях. Главным предназначением машины является перевозка грузов большой массы. При этом свою актуальность модель не потеряла. Так, пожарные автомобили, созданные на базе ЗИЛ 130, используются пожарными службами России и Украины и в настоящее время.

Причины превышения нормального расхода топлива на грузовике?

В технической документации указаны только средние параметры расхода топлива. Можно выделить несколько распространенных причин, которые могут повлиять на превышение показателя:

1. Позднее зажигание. В таком случае происходит сдвиг угла на 1%. Как показывает статистика, расход топлива увеличивается в среднем на 1%.
2. В свечах зажигания после технического обслуживания или ремонта были неправильно выставлены зазоры. Нередко могут происходить перебои в функционировании свечей.
3. Эксплуатация грузовика в темное время суток. Ближний свет фар также становится причиной увеличения количества расхода горючего. Среднее превышение – на 5%. При эксплуатации с дальним светом – этот показатель увеличивается на 10% от нормального значения.
4. Нужно следить за температурой охлаждающей жидкости. Расход меняется при снижении расчетного значения.
5. Движение транспортного средства, когда двигатель недостаточно прогрет.
6. Износ цилиндро-поршневой группы. В таком случае нужно провести диагностику, заменить детали.
7. Произошел износ кривошипно-шатунного механизма, сцепления. Также требуется проводить ремонт и замену.

На расход дополнительно влияет неисправность или изнашивание механизма газораспределения, а также когда мастер не выполнил регулировку зазоров клапанов. При отклонениях нужно проверить подшипники. Когда выполнено чрезмерное перетягивание, происходит ухудшение наката. Автомобиль постоянно работает при повышенных нагрузках.

Можно выделить и дополнительные причины:

• не выполнена регулировка схождения-развала транспортного средства;
• в шинах снижен нормальный уровень давления;
• каждые 100 кг дополнительного груза увеличивают расход топлива на 10%;
• при максимальной загруженности багажника – превышение до 40%.

Важно учитывать манеру езды водителя, своевременность замены воздушного фильтра. Производитель указывает в технической документации, что новую деталь нужно устанавливать через каждые 5 тыс

км. пробега. В противном случае можно столкнуться не только с превышением нормы расхода топлива, но и износом других деталей, ухудшением состояния мотора.

Согласно технической документации, в модели ЗИЛ-131 нужно устанавливать оригинальные воздушные фильтрующие элементы, которые оснащаются предочистителями из материи. Можно покупать фильтрующие элементы, которые имеют легкий вес, без предочистителей. Это связано с тем, что сопротивление воздушного потока через такие фильтры не повышается, а остается минимальным.

Проблема с топливными затратами нередко связана с использованием низкооктанового бензина. При регулярной эксплуатации грузовика, необходимо следить за состоянием системы питания. Сюда относят карбюратор, бензонасос. Если они перестают выполнять свои функции, могут возникать дополнительные проблемы. Количество потребляемого горючего увеличивается при дефорсировании мотора и уменьшении степени сжатия, при встречном ветре, движении по дороге, где имеется низкий коэффициент сцепления

Важно учитывать вес груза, количество пассажиров, массу самого транспортного средства

Не так давно появилась новинка, как экономитель топлива, в сфере автомобильных технологий, которая, по словам производителей и продавцов, может уменьшать расход топлива. Она называется FuelFree (Фуел Фри, Фул Фри). Чтобы не стать жертвой рекламы и купить бесполезный товар, надо почитать о нем отзывы на разных интернет-ресурсах.

Сразу появляется множество вопросов: что такое FuelFree? Каков принцип действия? Каким образом, он позволяет экономить? На самом деле ничего сложного в нем нет: молекулы углерода под действием температуры воздуха и влажности способны сжиматься и расширяться, что приводит к образованию надежных связей между ними, которые не сгорают полностью. FuelFree поможет быстро решить эту проблему. В его структуре находятся специальные магниты, которые во время работы автомобиля уничтожают углеводородную цепь. Таким образом, расход топлива уменьшается.

Устройство FuelFree устроено так, что парные неодимовые магниты, из которых Фул Фри состоит, воздействует на топливо. Причем, эти магниты образуют появление мощного магнитного поля, которое раздробляет звенья углеводородных соединений, из-за чего топливо быстрее сгорает.

Сколько горючего потребляет ЗИЛ?

ЗИЛ – автомобиль-самосвал, поэтому он потребляет довольно много горючего. Затраты горючего ЗИЛом 130 – 31,5 литров по официальным данным.

Эта цифра указана во всей документации, однако она соответствует реальности только тогда, когда машина относительно не загружена и в хорошем состоянии. И всё-таки, интереснее знать, какой реальный расход топлива на ЗИЛ 130.

Увеличение нормы

Есть обстоятельства, при которых увеличивается средний расход топлива на ЗИЛе на каждые сто километров.

Таким обстоятельством может быть время года.

А теперь реально о том, как увеличиваются затраты

• в южных регионах изменение незначительное – всего около 5%;
• в умеренной климатической зоне наблюдается рост потребления топлива на 10%;
• немного севернее расход будет уже расти до 15%;
• на Крайнем Севере, в Сибири – до 20% увеличения.

Имея под рукой эти данные, несложно посчитать, какой расход бензина на ЗИЛе 130 в зимнее время. Например, если посчитать (за основу взять норму – 31,5 кубов), то на километровую дистанцию в умеренном климате зимой машина потратит не меньше 34,5 куб бензина.

Линейный топливный расход растет также с увеличением пробега – износим двигателя. Здесь статистика следующая

• новый автомобиль – пробег до 1000 км – увеличение на 5%;
• при пробеге каждой новой тысячи км – увеличение на 3%.

Потребление горючего меняется в зависимости от местности, по которой вы двигаетесь. Не секрет, что затраты топлива у ЗИЛ 130 на трассе меньше нормы, и обычно составляет 28-32 литра на каждые 100 км

. На трассе меньше приходится останавливаться, там лучше дорога, можно набрать стабильные обороты и не перетруждать мотор. Автомобили этой марки чаще всего по трассе и двигаются, ведь грузовики этого типа предназначены для перемещения грузов на большие расстояния.

Qн = 0,01 x Hs x S x (1 + 0,01 x D) + Hот x T, (2)

где Qн — норма расхода топлива ЗИЛ на 100 км, л; Hs — транспортная норма расхода топлива на пробег автобуса ЗИЛ, л/100 км (с учетом нормируемой по классу и назначению автобуса загрузкой пассажиров); S — пробег автобуса, км; Hот — норма расхода топлива при использовании штатных независимых отопителей на работу отопителя (отопителей), л/ч; T — время работы автобуса ЗИЛ с включенным отопителем, ч; D — поправочный коэффициент (суммарная относительная надбавка или снижение) к норме, %

Автобусы ЗИЛ до 2008 года выпуска
Модель	Норма расхода топлива на 100 км	Вид топлива
ЗИЛ-325000 (вед. 22 места) (Д-245.12-4L-4,75-109-5M)	19,3	Д
ЗИЛ-325010 (гор. 22 места) (Д-245.12-4L-4,75-109-5M)	18,7	Д

Расход топлива для грузовых автомобилей ЗИЛ и автопоездов в соответсвии с нормой расхода топлива рассчитывается по формуле:

ЗИЛ-4331

ЗИЛ-4331, преемник 130-го, явно опоздал с выходом в свет. Да и получился он не совсем таким, каким задумывался. ЗИЛ-4331, преемник 130-го, явно опоздал с выходом в свет. Да и получился он не совсем таким, каким задумывался.

Его преемник даже близко не смог достичь той же популярности. С переходом на рыночную экономику среднетоннажник с бензиновым мотором оказался не у дел. Дизельный двигатель ЗИЛ-645 был сырым и требовал доработки, денег на которую уже не хватало. Завод пытался наладить выпуск модели 4331 с двигателями ММЗ и Caterpillar. Но все тщетно. Спрос оживил разработанный в короткие сроки «Бычок» ЗИЛ-5301, но эффект оказался временным. Чем все закончилось для ЗИЛа, мы прекрасно знаем. Впрочем, это уже совсем другая история. А 130-й и сегодня продолжает верой и правдой служить во многих предприятиях и хозяйствах. Этот пенсионер давно заслужил покой. Но я уверен, что мы еще долго будем встречать легендарный грузовик на дорогах.

Мне и самому довелось пообщаться со 130-м ЗИЛом, еще будучи учеником автошколы. Для обучения категории С в парке было два грузовика ЗИЛ: 4331 и 431410 (читай, 130-й). Мне достался второй. С тех пор прошло без малого двенадцать лет, но воспоминания об управлении ЗИЛом свежи до сих пор. Двигатель запускался легко и работал очень ровно. Говорят, что у правильно настроенного мотора компрессор должно быть слышно лучше самого мотора. Это было как раз про учебную машину — двигатель шелестел еле заметно. Интересно, что ЗИЛ-4331, который был на пятнадцать лет моложе, оказался в куда худшем состоянии. Со второй передачи 130-й трогался очень легко и разгонялся весьма уверенно. Обратная связь и быстрота реакций на руле, которые мы оцениваем во время сравнительных тестов, — не про этот автомобиль. Для ЗИЛа главное, чтобы руль крутился легко. Единственное, что вызывало дискомфорт в тесном потоке на улицах Москвы, — так это скверная обзорность. Все-таки капот и передние крылья были высокими. Но до сих пор я вспоминаю ту машину с теплотой.

Двигатель ЗиЛ 508-1000400-61

Двигатель ЗИЛ 130. ЗИЛ 131. ЗИЛ 508.

Цена 350 000 руб.

Конструкция 508-1000400-61

Прежде всего двигатель ЗиЛ-130 (ЗИЛ-131) восьми цилиндровый четырёхтактный бензиновый. С карбюраторной системой подачи топлива. Конструкция в частности выполнена V-образным (с двухрядным) расположением цилиндров и поршнями. Угол между рядами цилиндров равен — 90°. Цилиндра-поршневая группа вращает один общий коленчатый вал. С нижним расположением одного распределительного вала.Кроме того двигатель ЗИЛ 130 имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки в свою очередь комбинированная: под давлением и разбрызгиванием. Система смазки двигателя ЗИЛ 130 организована в итоге методом комбинированного разбрызгивания моторного масла. Жидкость в результате циркулирует по патрубкам с давлением, а так же разбрызгивается самотёком. Питание мотора в итоге происходит за счёт принудительной подачи топлива, организованной помпой (бензонасосом).

БЛОК ЦИЛИНДРОВ ДВИГАТЕЛЯ

Блок цилиндров двигатель ЗИЛ 130 (ЗИЛ 131) отлит кроме того из чугуна. И имеет вставные мокрые гильзы и к тому же несущую водяную рубашку. Распределительный вал в свою очередь установлен в блоке цилиндров. Гильзы цилиндров отлиты из тугоплавкого чугуна СЧ18-36 с ограниченным к тому же до 5 процентов содержанием феррита. В верхнюю часть гильзы запрессована на 50 мм вставка. Изготовлена она из коррозионностойкого аустенитно чугуна. Это обеспечивает ресурс гильз до 200 тыс. км. Для увеличения прочности водная в итоге рубашка разделена перегородками на замкнутые силовые контуры. Толщина гильзы 7,5 мм. Высота гильзы — 188,5 мм.

Головка блока цилиндров ЗИЛ-130

Головка блока цилиндров двигатель ЗИЛ 130 на самом деле отлита из алюминиевого сплава АЛ4. Камера сгорания – овально-клинового исполнения. Эта конструкция в результате обеспечивает высокую антидетонационную стойкость. Впускные каналы сдвоенные. Это даёт возможность к тому же создать каналы во впускной трубе, идентичные по форме и длине. В головке имеются 17 отверстий под болты для крепления её к блоку цилиндров. Таким образом в результате четыре болта проходят через ось коромысел.

Коленчатый вал

Коленчатый вал двигатель ЗИЛ 130 на самом деле стальной (сталь 45), кованный. Коленвал конструктивно к тому же четырёх коленный и пяти опорный. Шатунные и коренные шейки закалены. Коленчатый вал в итоге выполнен по крестообразной схеме для лучшего уравновешивания двигателя. Вес двигателя 490 кг. Все работы по замене двигателя рекомендуем проводить только на СТО. (Лицензированных станциях технического обслуживания). Все работы должны проводиться обученным техническим персоналом. Между тем после ремонта или замены силового агрегата двигатель ЗИЛ-130 прежде всего необходимо обкатать в щадящем режиме. Только после обкатки мотору можно будет давать максимальную нагрузку. Только прошедший обкатку силовой агрегат ЗИЛ-130 будет служить безотказно и долго. Всем добра и удачи на дорогах.

В низу страницы Вы можете оставить Ваш комментарий или написать в итоге, что Вы думаете.

История автомобиля

В 1959 году рабочим завода имени Лихачева была поставлена цель по улучшению производства моделей «130» и модификации «131». Такой призыв к производительности был обусловлен двадцать первым партийным съездом, а точнее, принятым на нем планом о развитии народного хозяйства.

Для достижения цели, как раз, требовались достойные грузовики. Однако, ЗИЛ-131 предназначался для особого хозяйства – для военных целей. Ранее в распоряжении у советских армейцев был ЗИЛ-157, который к концу 50-х начинал устаревать.

ЗИЛ-157

Несмотря на то, что опытные образцы ЗИС-130 начали проходить испытания еще в середине 50-х годов, на конвейер машину планировали отправить только в 1962 году. Столь длительный срок был частично обусловлен рядом непредвиденных ситуаций, с которыми хоть и не сразу, но успешно было покончено.

Впоследствии на базе данной модели начали разработку ЗИЛ-131. Опытные образцы военной модификации появились в 1966 году и почти сразу успешно прошли все испытания. И вот, в 1967 году окончательно завод имени Лихачева начал производство 131-й модели.

За довольно длительный срок испытаний производительность машины и ее эксплуатационные возможности были существенно улучшены. Также этому способствовало постоянное улучшение базового шасси ЗИЛ-130.

В итоге во многом были улучшены основные характеристики автомобиля, повысилась проходимость и грузоподъёмность за счет нового строения рамы и улучшенного мотора, рабочее место водителя вместе с кабиной приобрело первые признаки эргономики.

Для 1960-х годов такие инновации для грузовиков-внедорожников были приняты с энтузиазмом. На этом производство не остановилось, и в 1986 году у ЗИЛ-131 появился новый силовой агрегат, позволивший поднять планку способностей и уменьшить потери ресурсов при эксплуатации автомобиля.

Размеры деталей

Нажимный диск. Толщина нажимного дис­ка, замеренная по бобышке крепления пар­ных пружинных пластин, 25, 72—26,00 мм. При ремонте нажимного диска допускается проточка рабочей поверхности до размера не менее 24,7 мм.

Неплоскостность нового диска или после ремонта не более 0,1 мм. Коробление на­жимного диска без ремонта допускается не более 0,8 мм.

Рычаг нажимного диска. Диаметр отвер­стий в рычаге нажимного диска под иголь­чатый подшипник 11,42—11,47 мм. Допусти­мый размер отверстий в рычаге без ремон­та 11,49 мм.

Количество роликов в одном шарнире ры­чага— 19. Диаметр ролика 1,59—1,60 мм. Диаметр пальца вилки и рычага 8,17— 8,20 мм. Допустимый размер пальца без ремонта 8,15 Диаметр отверстий в опор­ной вилке рычага и в кронштейне нажим­ного диска под палец рычагов 8.200— 8,258 мм.

Допустимый размер отверстий без ремон­та 8,3 мм.

При износе пальца или отверстий рыча­га, вилки и кронштейна нажимного диска выше допустимых величин их следует за­менить.

Ведомый диск. Диаметр ведомого диска 342 мм. Толщина стального диска 1,8 мм. Толщина диска в сборе с фрикционными на­кладками 9,44—10,16 мм. Предельно допус­тимая толщина диска до замены фрикцион­ных накладок 6,4 мм.

Номинальная ширина шлицевой впадины ступицы 5,89—5,94 мм.

Допустимая ширина шлицевой впадины без ремонта 6,05 мм. При износе шлицевой впадины выше допустимых величин ступицу заменить.

Неплоскостность рабочей поверхности ве­домого стального диска не более 0,3 мм. Не­плоскостность диска в сборе с фрикционны­ми накладками не более 0.5 мм.

Биение рабочей поверхности ведомого диска в сборе с фрикционными накладками при установке ступицы на шлицевую оправ­ку — не более 0,8 мм.

При ослаблении заклепок крепления фрикционных накладок или износе накла­док выше допустимых величин следует за­менить фрикционные накладки.

Муфта выключения сцепления. Расстояние между щеками муфты выключения сцепления пол вилку выключения сцепления 85,54—85,77 мм. Длина щеки под вилку 11 мм. Допустимый размер без ремонта 12,0 мм.

Диаметр отверстия муфты под шейку крышки подшипника ведущего вала короб­ки передач 47,6O—47,65 мм. Допустимый размер без ремонта 47,9 мм.

При износе отверстия муфты под шейку крышки подшипника муфту следует заме­нить.

Диаметр шейки муфты под наружное кольцо подшипника выключения сцепления 55,002—55,032 мм.

Вилка выключения сцепления. Диаметр спорных шеек вилки выключения сцепления 24,955- 25,000 мм. Допустимый размер шеек вилки без ремонта 24,92 мм. При износе опорных шеек вилки выключения сцепле­ния выше допустимого вилку следует заменить.

Расстояние между концами (щеками) вилки 86,00—86,23 мм. Допустимый размер между концами вилки без ремонта 88.0 мм Ремонт щек вилки рекомендуется произ­водить наплавкой с последующей обра­боткой.

Ширина шпоночной канавки 5,945— 5,990 мм. Допустимый размер без ремонта шпоночной канавки 6,01 мм.

Биение опорных шеек вилки выключения сцепления не более 0,12 мм. При биении выше допустимого вилку выправить.

Диаметр отверстия под втулку фланца вилки 30,000—30,045 мм Допустимый раз­мер без ремонта 30,07 мм. При износе от­верстия фланца под втулку его следует раз­вернуть до ремонтного размера 30,250— 30,295 мм.

Наружный диаметр фланца 41,95— 42,00 мм. Допустимый размер без ремонта 41,90 мм. При износе наружного диаметра фланца выше допустимого фланец следует заменить. Диаметр отверстия втулки фланца под вилку выключения сцепления 25,060— 25,130 мм. Допустимый размер без ремонта 25,17 мм. При износе отверстия втулки вы­ше допустимого размера втулку следует за­менить.

Диаметр отверстия в рычаге под ось вил­ки выключения сцепления 24,977—25,010 мм. Допустимый размер отверстия под ось вил­ки без ремонта 25,3 мм.

Диаметр отверстия под тягу выключения сцепления 24 мм.

При наличии погнутости рычаг выправить. При повреждении резьбы в отверстии под стяжной болт крепления рычага вилки ре­комендуется отверстие заварить, просвер­лить новое и нарезать резьбу M10X1.5 — кл. 2.

Размеры деталей привода выключения сцепления приведены в табл. 1.

По теме:

Установка прерывателя-распределителя, свечей зажигания и проводов высокого давления

Приработка двигателя

Розовый ЗиЛ 131

Модификации грузовика ЗИЛ-130

Обилие выпущенных и запланированных к выпуску модификаций показывает всесторонние возможности модели:

• 130А выполняет функции бортового тягача. В сумме с прицепом он весит 8 т;
• 130Г – это бортовой длиннобазный грузовой автомобиль с платформой;
• 130В – тягач седельной системы, характеризующийся укороченной колесной базой;
• 130ВТ – в этой разновидности основным преимуществом является усиленный задний мост;
• 130Б – это самосвал для сельхоздеятельности.

Модели с усиленным задним мостом показали повышение общего веса, что могло негативно повлиять на показатель общей производительности. При этом тягово-динамические характеристики улучшились. Более простые модели укомплектовывались односкоростным мостом.

Модификация 130Г вышла с конвейера в 1972 г. и работала с прицепом. Основное различие между машинами проявлялось в конструкции мостов, а также в оснащении.

Знаете ли вы, благодаря каким техническим характеристикам грузоподъемность КамАЗа-65115 составляет 15 тонн?

В этой статье вы можете прочитать о многофункциональности тракторов TYM 233 и других моделей.

В следующей статье http://spez-tech.com/tehnika/raznoe/populyarnyie-modeli-benzorezov-shtil-ih-opisanie.html можно найти информацию о наиболее востребованных запчастях на бензорезы Штиль.

Некоторые модели получили возможность работать на сжиженном нефтяном газе (ЗИЛ-138В1, ЗИЛ-138Д2). На базе этой машины даже создавались серийные пожарные автомобили:

• АЦ-30(130)-63,
• АЦ-40(130)-63Б,
• АН-30(130)-64,
• АЦ-40(130Е)-126,
• АН-40(130Е)-127,
• АГ-24(130)-198 и другие.

Универсальность ЗИЛа 130-й модели позволяет использовать его для разнообразных целей. Благодаря этому фактору такой автомобиль станет хорошим вложением денег.

Высококачественная сборка и большой запас прочности обеспечат длительную работу в любых погодных и дорожных условиях.

А историю создания автомобиля ЗИЛ-130 можно посмотреть прямо сейчас:

https://www.youtube.com/watch?v=0us6rhRhjIY

Выбор топлива

Автомобиль смазывают моторными маслами М-8В или М-6/10В. В условиях сильных морозов – АСЗп-6.

Для смазки коробки передачи используется ТАП-15в при температуре выше – 25 градусов, в интервале между -25 и -30 лучше всего подойдет ТСп-10, когда показатель температуры ниже -30 градусов необходимо моторное масло ТСп-15К, разбавленное топливом из дизеля.

Их же можно использовать для смазки руля.

В картер главной передачи в любой период года рекомендуется заливать ТСп-14гип, а при температуре ниже – 30 градусов – Сз-9гип.

Для амортизаторов применяется жидкость АЖ-12Т.

В роли тормозной жидкости лучше всего подойдет «Томь».

Применение

Грузовики и шасси ЗиЛ-130 широко применялись в народном хозяйстве. На основе машины производились автобусы (марки «Таджикистан»), самосвалы, цистерны, развозные и технические фургоны. Большое количество шасси ЗиЛ-130 шло на создание пожарных автомобилей – автоцистерн, рукавных машин, насосных станций.

Для поставок в Советскую Армию предназначалась модификация ЗиЛ-130Е, имевшая ряд узлов электрооборудования от 131-й модели. В состав оснащения входили дополнительные канистры с емкостью 10 и 20 литров, набор шанцевого инструмента, светомаскировочные колпаки на фары головного света.

Под заказ устанавливались борта увеличенной высоты с возможностью установки дуг для тента. На правый лонжерон мог устанавливаться второй топливный бак, рассчитанный на 170 литров бензина.
