Су 33

Модернизация Су-33

По статистическим данным на октябрь 2010 года конструкторское бюро имени Сухого приступило к летным тестам новой модернизированной модели истребителя Су-33. К сожалению, еще нет данных о том, какие именно новшества имеет эта модель машины. Регулярно производится ремонт и модернизация палубных истребителей. За последние два года модернизацию прошли четыре машины Су-33, после чего они были отправлены в Североморск. Ремонт и усовершенствование самолетов проводится в Комсомольске, с 2002 года здесь было модернизировано 19 палубных истребителей этой модели. На сегодняшний день в армии Российской Федерации находятся на боевой службе 22 палубных истребителя данного образца.

Истребитель Су-33 был принят на вооружение летом 1998 года. Всего для ВМФ РФ было изготовлено 26 машин такого типа, но за годы эксплуатации было потеряно 4 самолета. В скором времени данные истребители будут заменены на более прогрессивные и надежные машины марки МиГ-29. В планах военного командования РФ в 2015 году Су-33 будет снят с эксплуатации.

В начале 1940 года остро встал вопрос о пополнении ВМФ такими единицами, как авианосцы. Но начать воплощать эту идею удалось только после окончания второй мировой войны. Авианосный флот решили построить на основе уже имеющегося корабля проекта 1143. В апреле 1978 года была уже  готова проектная документация по созданию авианосца. Предполагалось, что на авианосец будут садиться самолеты Як-41, Су-27К, Су-25К и вертолёт Ка-27.

В апреле 1984 года ММЗ кулон начал разработку, постройку и испытание корабельного истребителя Су-27К. Он обеспечивал поддержку флота в любых погодных условиях. Он мог подниматься на 27 км, что давало возможность бороться с вертолетами противолодочной обороны, транспортниками, самолетами радио разведки; применялся самолёт для сопровождения самолетов берегового базирования. Летом 1987 первый опытный образец был готов к полетам.

После первых полетов выяснилось, что летные характеристики ухудшились, но некоторые модификация крыла и ПГО позволили добиться уменьшения скорости захода на посадку. В 1989 году был произведен первый этап испытания. Самолет обкатывали на обычной взлетно-посадочной полосе. В ноябре 1989 года впервые самолет совершил посадку на палубу.

Особенности самолета СУ-33УБ

Самой главной особенностью данного аппарата можно считать расположение пилотов. Ни одна учебная машина не имеет расположения пилотов по принципу «плечо к плечу»

Но именно из-за этого размещения пилотов управление осуществляется более эффективно и синхронно, а это очень важно при посадке на палубу корабля. Новшеством можно назвать и то, что пилоты добираются до кабины через нишу переднего шасси по специальному трапу

Если сравнивать конструкцию данного самолета с моделью Су-33, то тут тоже имеется много отличий. Во-первых, кили машины СУ-33УБ были увеличены, как и площадь крыльев, оперения машины. Крылья складывались таким образом, что они имели такую же ширину, как и оперение аппарата. Это привело к тому, что данная машина стала требовать больше места в ангаре корабля.

Особенностью является и сечение передней части корпуса, поскольку она изготовлена полностью круглой, это можно объяснить формой станции радиолокации типа «Жук». Также было изменено расположение системы «Визор», которую закрепили по осям симметрии.

Особенности конструкции самолета Су-33УБ

Схема корпуса продумана как интегральный триплан, который отличается великолепными аэродинамическими качествами. Если сравнить аэродинамику данной машины с аэродинамикой самолета Су-33, то новая машина имеет показатели выше на 10%. За счет повышения аэродинамических качеств удалось уменьшить расход топлива на 20%.

При конструировании данной машины было использовано большое количество композиционных материалов, но основные детали все же были изготовлены из сплавов алюминия. Так, из алюминиевых сплавов изготовлены крылья самолета, что значительно повышает их живучесть в боевых условиях. Кроме того, данная конструкция достаточно легкая, но надежная. Применение легких сплавов и композиционных материалов позволило снизить общую массу машины до массы одноместных истребителей. На самолете использовано большое количество бронированных преград, которые повышают живучесть аппарата.

Силовая установка самолета представлена двумя двигателями модели ТРДДФ, но при дальнейшей модификации они могут быть заменены на более новые и эффективные установки. Под крылом самолета расположена система ПТБ. Данная модель истребителя имеет возможность дозаправки в воздухе.

Креном и тангажом самолета управляет новая автоматическая система типа ЭДСУ. Она способна проводить контроль всех аэродинамических поверхностей, флаперонов, закрылков, оперения хвоста, а также управлять работой двигателей. За счет этого оборудования сокращается время на балансировку и значительно увеличивается сила подъема машины.

Первым истребителем отечественного производства, который был оснащен системой генерирования кислорода в кабине пилотов, стал именно самолет Су-33УБ. Данная система обеспечивает кабину пилотов и азотом, это значительно снизило зависимость самолета от наземного обслуживания.

Что касается БРЭО, которым оснащен самолет, то оно отвечает требованиям 5-го и 6-го поколения. Данная система имеет размеры и массу значительно меньше, чем предыдущие ее версии, и при этом способна выполнять больше функций при меньшей затрате времени. На самолете имеется многоканальный комплекс, который проводит мониторинг всех систем и предоставляет пилотам полную информацию об обстановке в воздухе.

Для обнаружения противника самолет Су-33УБ оборудован тепловизорами и лазерными дальномерами, которые могут заметить цель и указать расстояние до нее.

Еще одной положительной особенностью конструкции можно назвать применение в кабине пилотов системы «темной кабины». В машине типа Су-33УБ было сокращено количество управляющих органов, что позволило упростить управление машиной для обучения. Кабина пилотов оснащена цветными дисплеями, на которые выводится полная информация о работе систем и о состоянии вокруг самолета. Проектировалась также система прицельного индикатора на лобовом стекле самолета. Что касается облуживания аппарата, то оно значительно упростилось в сравнении с предыдущими версиями истребителей.

Учебный истребитель класса Су-33УБ был изготовлен только в одном экземпляре. Сначала планировалось поставить данный проект на серийное изготовление. Даже был заказ от китайских ВВС на 40 машин, но вскоре они отменили свой заказ, что привело к закрытию проекта.

Особенности палубного истребителя Су-33

Несмотря на то, что новая модель Су-33 и изготовлена на базе Су-27, она все же имеет множество преимуществ.

• Во-первых, было улучшено качество работы крыльев при взлете и посадке, этого смогли достичь за счет увеличения площади крыла.

• Для более безопасного и короткого взлета самолета было увеличено тяговооруженние машины. Усиленные стойки помогают самолету и пилоту более комфортно проходить перегрузки.

• Новое навигационное оборудование обеспечивает безопасность и точность посадки, имеет возможность сотрудничать с оборудованием авианосца для более точного захода на посадку.

• Складные крылья позволяют разместить большее количество истребителей на борту авианосца. А защищенные детали самолета позволят прослужить этой машине значительно дольше.

• Взлетная масса самолета увеличена до 33 тонн, за счет этого удалось увеличить массу боевой нагрузки до 6,5 тонн. Увеличенная боевая нагрузка позволила подвесить на один самолет-истребитель Су-33 сразу 12 ракет типа «воздух – воздух» и до шести ракет модели Р-73.

•  Система дозаправки позволяет увеличить дальность полета, причем штанга дозаправки расположена перед пилотом левее кабины. Это позволяет более эффективно контролировать процесс заправки.

Лётно-технические характеристики

Технические характеристики

• • Экипаж: 1 человек
  • Длина: 21,185 м
  • Размах крыла: 14,7 м
    • со сложенным крылом: 7,40 м
    • с подвешенными ракетами на законцовках: 14,948 м
  • Размах заднего ГО:

    со сложенными стабилизаторами: 7,40 м

    9,9 м

  • Высота: 5,72 м
  • Площадь крыла: 67,84 м²

• • Профиль крыла: П44М
  • Коэффициент удлинения крыла: 3,48
  • Коэффициент сужения крыла: 3,76
  • Угол стреловидности по передней кромке: 42,5°
  • База шасси: 5,87 м
  • Колея шасси: 4,44 м
  • Масса пустого: 19600 кг
  • Масса снаряжённого: 20440 кг (2 × Р-27Э + 2 × Р-73)
  • Масса нормальная взлетная:
    • с частичной заправкой: 26000 кг
    • с полной заправкой: 29940 кг
  • Масса максимальная взлетная: 33000 кг
  • Масса топлива:

    основной вариант заправки: 5350 кг

    9500 кг

• Объём топливных баков: 12100 л
• Нормальная посадочная масса: 22400 кг
• Предельная посадочная масса: 26000 кг
• Двигатель:
  • тип двигателя: турбореактивный двухконтурный с форсажной камерой
  • модель: «АЛ-31Ф серии 3»
  • тяга:
    • максимальная: 2 × 7670 кгс (74,5 кН)
    • на форсаже: 2 × 12500 кгс (122,6 кН)
    • чрезвычайный режим: 2 × 12800 кгс (125,5 кН)
  • степень двухконтурности: 0,571
  • масса двигателя: 1520 кг

Лётные характеристики

• • Максимальная скорость:
    • на высоте: 2300 км/ч (2,17 М)
    • у земли: 1300 км/ч (1,09 М)
  • Посадочная скорость: 235—250 км/ч
  • Дальность полета:
    • у земли: 1000 км
    • на высоте: 3000 км
  • Продолжительность патрулирования на удалении 250 км: 2 ч
  • Практический потолок: 17000 м
  • Нагрузка на крыло:
    • при нормальной взлётной массе:
      • с частичной заправкой: 383 кг/м²
      • с полной заправкой: 441 кг/м²

• Тяговооружённость на форсаже:
  • при нормальной взлётной массе:
    • с частичной заправкой: 0,96
    • с полной заправкой: 0,84
  • при максимальной взлётной массе: 0,76
• Длина разбега: 105 м (с трамплином)
• Длина пробега: 90 м (с аэрофинишёром)
• Максимальная эксплуатационная перегрузка: 8,5 g (или 8)

Вооружение

• • Пушечное: 1 × 30 мм пушка ГШ-30-1 (боезапас 150 снарядов)
  • Боевая нагрузка:
    • максимальная: 6500 кг
    • вариант В-В: 3200 кг (8 × Р-27Э или 6 × Р-73)
  • Точки подвески: 12

• • УРВВ:
    • 4-6 × Р-73
    • 6-8 × Р-27Р/ЭР
    • 2 × Р-27Т/ЭТ
  • УРВП:

    Х-41 «Москит» (подвешивались только на опытных Т-10К-5 и Т-10К-9)

    нет

  • Неуправляемые ракеты:
    • 80 (4 × 20) × 80 мм С-8КОМ/С-8БМ в блоках Б-8М1 или
    • 20 (4 × 5) × 122 мм С-13Т в блоках Б-13Л или
    • 4 × 266 мм С-25-ОФМ-ПУ
  • Бомбы: свободнопадающие различного назначения, бомбовые кассеты
    • 8 × 500 кг (ФАБ-500, РБК-500, ЗБ-500) или
    • 28 × 250 кг (ФАБ-250, РБК-250 и т.д.) или
    • 32 × 100 кг

Авионика

• • РЛС:РЛПК-27К
    • Антенна:
      • Тип: Н001К
      • Диаметр: 1075 мм
    • Зона обзора:
      • по высоте: ±50°
      • по азимуту: ±60°
    • Дальность обнаружения воздушной цели с ЭПР = 3 м²:
      • навстречу: 100 км
      • вдогон: 40 км
    • Количество одновременно сопровождаемых целей: 10
  • ОЭС:ОЭПС-27К
    • Тип: ОЛС-27К («46Ш»)
    • Зона обзора:

• • • по высоте: -15°/+60°
    • по азимуту: ±60°
  • Поле обзора: 120×75°
  • Угол обзора: 60×10°, 20×5°, 3×3°
  • Дальность сопровождения теплоконтрастной воздушной цели:
    • навстречу: 40 км
    • вдогон: 100 км
  • Диапазон измеряемых дальностей: 6 км
• Нашлемная система целеуказания:«Щель-3УМ-1»

Су-33 / Палубный истребитель

• Общие данные
• Мониторинг

Дата изменения данных: 21.12.2015

Палубный истребитель Су-27К (Су-33)РАЗМЕРЫ. Размах крыла 14,7 м ( со сложенными консолями 7,4 м); длина самолета 21,185 м; высота самолета 5,93 м; площадь крыла 62 м2; угол стреловидности крыла по передней кромке 42 градуса.ЧИСЛО МЕСТ. Экипаж — 1 человек.ДВИГАТЕЛИ. ТРДДФ АЛ-31К (2х130,0 кН/2х13300 кгс).МАССЫ И НАГРУЗКИ ,кг: максимальная взлетная 33000 (при старте с палубы, снабженной трамплином — 28000), нормальная взлетная (с полной заправкой внутренних баков) 29940, максимальная посадочная при посадке на палубу 22300.ЛЕТНЫЕ ДАННЫЕ. Максимальная скорость 2300 км/ч; скорость захода на посадку 240 км/ч; практический потолок 17000 м; практическая дальность полета без ПТБ 3000 км; максимальная эксплуатационная перегрузка 9,0.КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ. Создан на базе фронтового истребителя Су-27. Первый в мире серийный самолет, выполненный по схеме «триплан» с ПГО. Имеется автоматически отклоняющаяся механизация передней и задней кромок крыла для полета по огибающей поляр. Консоли крыла и горизонтальное оперение выполнены складывающимися. Усилено шасси, носовая стойка имеет два колеса, по сравнению с самолетом Су-27 изменена форма хвостового контейнера, крыло и горизонтальное оперение складные. Вместо флаперонов применен двухсекционный закрылок. Имеется тормозной гак.ОБОРУДОВАНИЕ. Самолет оснащен системой управления вооружением с импульсно-доплеровской РЛС (обеспечивает сопровождение на проходе, поиск и сопровождение целей на фоне земли, воды); оптико-электронным локатором с нашлемной системой целеуказания (оптическая головка локатора для улучшения обзора смещена вправо); электродистанционной системой управления с четырехкратным резервированием; автоматической системой ограничения допустимого угла атаки и предельной перегрузки; катапультным креслом К-36 с увеличенным углом наклона спинки (в аварийной ситуации на малой высоте обеспечивается автоматическое катапультирование без участия летчика).ВООРУЖЕНИЕ. Пушка ГШ-301 (30 мм, 250 патронов); до 12 УР класса «воздух-воздух», в том числе УР средней и промежуточной дальности Р-27 и Р-77 различных модификаций, ракеты малой дальности Р-73, свободнопадающие бомбы. На подфюзеляжном узле может размещаться сверхзвуковая противокорабельная ракета типа «Москит». Под фюзеляжем возможна подвеска системы дозаправки в воздухе УПАЗ (в этом случае самолет способен передавать другим истребителям до 6000 кг топлива).СОСТОЯНИЕ ПРОГРАММЫ. Строится серийно на заводе в Комсомольске-на-Амуре. Базируется на ТАКР «Адмирал Флота Советского Союза Кузнецов» ( к 1995 году ВМС передано 24 серийных истребителя).ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ. Первый отечественный палубный истребитель горизонтального взлета и посадки. Первый полет самолета состоялся 17 августа 1987 года (летчик-испытатель В. Г. Пугачев), первая посадка на палубу ТАКР «Тбилиси» (в настоящее время переименован в «Адмирал Флота Советского Союза Кузнецов») 1 ноября 1989 года (В. Г. Пугачев).РАЗРАБОТЧИК. ОКБ им. П. О. Сухого.

АвиаПорт.Ru:

«Уфимское моторостроительное производственное объединение», входящее в состав ОД…

Военное обозрение, статья:

Текущая борьба с терроризмом на Ближнем Востоке имеет несколько любопытных особе…

РИА «Новости»:

Летчики истребительного полка Северного флота (CФ) на Су-33 впервые заступили на…

РИА «Новости»:

Летчики корабельного истребительного авиаполка морской авиации Северного флота в…

Самолет Су-33 фото

Кдекабрю 1990 года были завершены все ЛКИ испытания самолета, в ходе которых были определены основные технические, летно-тактические и боевые характеристики. В марте 1991 года начались государственные испытания, которые продлились до 1994 года. В это время уже было построено 24 серийных Су-27К. Следующей ступенькой в развитии знаменитого Су стала постройка более новой модификации самолета Су-33.

Этот самолет уже был построен по интегральной аэродинамической схеме и дополнен передним горизонтальным оперением. Оно было выполнено складным, это позволяло экономить место. Переднее оперение позволило увеличить несущие свойства планера и улучшить характеристики при больших углах атаки. Крылья трапециевидной формы, с удлинением возле фюзеляжа, плавно переходили в корпус. Для экономии места крылья сделаны складывающимися.

Самолет Су-33 внутри

Установлено два двухконтурных форсажных двигателя АЛ-31Ф. Также самолет может дозаправляться в воздухе. Если установить систему УПАЗ-1, то он сам способен заправлять в воздухе другие самолеты. Навигационная система ПНК-10 обеспечивает вычисление координат в пространстве, позволяет автоматически корректировать координаты на основе данных спутников. Бортовая РЛС позволяет предупредить о сканировании самолетом противника. В самолете используется система предупреждения об облучении СПО-15ЛМ. На крыльях используются станции активных помех.

Су-33 стал первым отечественным серийным самолетом, способным сесть на палубу авианосца. Самолет является самым мощным и дальнобойным истребителем корабельного базирования в  мире.

Самолет Су-33 характеристики

Су-33УБ

Самолет типа СУ-33УБ является учебно-боевой машиной, которая оснащена реактивными двигателями. Самолет создан специально для палубного базирования на авианосцах. Данная машина относится к четвертому поколению истребителей.

Примечания

1. C 1989 года главным конструктором назначен К. Х. Марбашев.
2. Фактически строевая эксплуатация самолёта началась ещё до формального принятия его на вооружение.
3. В некоторых источниках приведена высота самолёта в 5,9 м, что равно исходному самолёту. Известно, что высоту килей на Су-27К пришлось уменьшить в 1987 году, чтобы самолёт проходил в ангар, поэтому реальная высота корабельного самолёта должна быть менее 5,9 м.
4. В некоторых источниках приводится цифра сухого веса в 18500 кг.
5. Полная заправка внутренних баков и ракеты «воздух-воздух»; с такой массой самолёт взлетает с ближних (1-й и 2-й) стартовых позиций ТАКР при ходе корабля от 7 узлов.
6. Приведено максимальное разрешённое значение; с полной заправкой внутренних баков и 6500 кг боевой нагрузки Су-33 имеет массу 32200 кг. С такой массой самолёт взлетает с дальней (3-й) стартовой позиции ТАКР при ходе корабля от 15 узлов.
7. Приведена тяга на форсаже в чрезвычайном режиме; обычная форсажная тяга составляет 12500 кгс, а максимальная бесфорсажная тяга каждого двигателя составляет 7670 кгс (74,5 кН).
8. На раннем этапе проектирования (1972-1977 годы) предполагалось существенно дополнить вооружение палубных самолётов семейства Су-27К за счёт противокорабельных и противорадиолокационных ракет, а также оснастить штурмовую версию самолёта новым ПрНК «Пума».
9. Уменьшение габарита в сложенном виде требовалось из-за конкуренции с более компактным МиГ-29К, чтобы на палубе и в ангаре корабля могло бы размещаться не меньшее число Су-33.
10. К тому времени первый опытный образец (Т10К-1) был потерян в аварии, поэтому в ЛКИ на корабле участвовал только экземпляр Т10К-2. Следует отметить, что его посадка на палубу 1 ноября 1989 года была первой посадкой самолёта обычного типа на авианосец в истории отечественного флота вообще; первенство же во взлёте обычного самолёта с корабля в тот же день было закреплено за МиГ-29К.
11. Каждый экземпляр установочной партии получил обозначение от Т10К-3 по Т10К-9; номер Т10К-0 ранее получил нелётный образец для статических испытаний, а лётные Т10К-1 и Т10К-2 составляли опытную серию.
12. При официальном принятии на вооружение самолёт получил новое обозначение Су-33 вместо прежнего Су-27К.
13. В ряде источников указывается цифра в 25 серийных машин, однако по серийным номерам известно, что строилось как минимум 6 серий по 5 единиц (4, 5, 6, 7, 8 и 9 серии), причём из 9-й серии был выкуплен флотом всего один самолёт (достроенный в 1997 году самолёт зав. №09301, получивший бортовой номер 88 красного цвета). Пять серий по 5 единиц плюс один самолёт как раз дают цифру в 26 построенных самолётов. Возможно, ещё в одной из серий, кроме 9-й, также были закончены не все 5 самолётов.
14. Не считая двух нелётных экземпляров для наземных испытаний.
15. Если РВП видит по индикатору, что самолёт на глиссаде не выдерживает посадочный угол – то либо предупреждает лётчика, либо, если тот не успевает исправить положение, отправляет его на повторный заход. Подобный трёхцветный индикатор с той же целью установлен снаружи на всех палубных самолётах США.
16. 279-й ОКИАП стал «истребительным» именно благодаря перевооружению на Су-33, до того основу матчасти полка составляли палубные штурмовики вертикального взлёта Як-38, и он имел название «штурмового» (279-й ОКШАП).
17. Причиной аварии был отказ гидросистемы.
18. Переобозначен как образец Т10КУБ-1, борт.№ синий 21.
19. Причиной аварии был отказ системы управления.
20. Причиной признали ошибку пилотирования.
21. Самолёт разбился в демонстрационном полёте при выполнении предельных режимов.
22. Авария произошла из-за ошибки пилотирования при выполнении фигуры «Кобра».
23. Во время похода в северной Атлантике при посадке произошёл обрыв троса, самолёт рухнул в океан и затонул на глубине 1100 м; лётчик успел катапультироваться.

Советский тяжелый истребитель поколения «4» Су-27.

Су-27

В 1965г. США приступили к разработке перспективного истребителя 4-го поколения. В результате в 1974 в Америке начинают серийное производство самолетов F-15.

Советский Союз, в качестве симметричного ответа объявляет тендер на проектирование нового фронтового истребителя. Участниками конкурса стали три ОКБ Сухого, Яковлева и Микояна. После состоявшегося в 1972г. научно-технического совета победителем стало конструкторское бюро Сухого.

До 1979г. строятся три прототипа Т-10-1, Т-10-2 и Т-10-3, которые поднялись в воздух в 1977-м, 1978-м и 1979-м годах соответственно. К этому времени в союз стали поступать данные о летно-технических характеристиках F-15. После чего стало ясно, что наш образец по ряду параметров сильно уступает американскому. В кратчайшие сроки инженеры Сухого разрабатывают улучшенный вариант Т-10С-1, который отрывается от взлетной полосы весной 1980г.

После летных испытаний комиссия удовлетворенно заявила, что наш самолет не уступает, а по некоторым параметрам превосходит истребитель США.

В 1981г. разворачивают массовое производство Су-27 сразу на нескольких авиазаводах. А в 1990г. самолет принимают на вооружение. Всего со стапелей заводов-изготовителей сошло 809 машин этого типа.

Впоследствии Су-27 подвергся глубокой модернизации, в результате чего появился самолет с передним горизонтальным оперением Су-27М.

Модификации

Первый прототип самолета носил индекс Т-10. По кодификации НАТО — Flanker-A. В дальнейшем были созданы модификации Су-27СМ, Су-27М, Су-27СМ3, Су-27П (перехватчик), экспортные версии Су-27СК и Су-27СКМ. Двухместная версия самолета — Су-27УБ (учебно-боевой).

Благодаря крайне удачной конструкции планера в Советском Союзе и затем в России на базе Су-27 создано несколько модификаций, которые относят в том числе к поколению 4++ и считаются одними из самых современных самолетов в мире.

Одноместный истребитель Су-35 является глубокой модернизацией самолета Су-27. Модернизация коснулась как бортового оборудования, так и планера, который был усилен.

Кроме того, машина получила значительно более мощную радиолокационную станцию, расширенный арсенал управляемых средств поражения, включающий дальнобойные ракеты, наводимые на цель радиолокатором.

Су-35 способен выполнять длительный полет на трансзвуковых скоростях без включения форсажа благодаря замене двигателей АЛ-31Ф на «изделие 117С». Обладает продвинутой кабиной летчика с широкоугольным индикатором на фоне лобового стекла, передовыми электрооптическими системами с повышенной дальностью обнаружения и сопровождения воздушных и наземных целей.

Су-30 – двухместный многоцелевой истребитель. Создан на базе учебно-боевой модификации Су-27УБ. Благодаря появлению РЛС с активной антенной решеткой стало возможно передать истребителю часть функций самолета дальнего радиолокационного обнаружения при управлении группой.

При этом наличие одного такого самолета давало колоссальное преимущество, а кроме того, позволяло исключить самолет ДРЛО из боевых порядков. Первый полет истребитель совершил в 1989 году, а в 1992 году начато его серийное производство. Су-30СМ — модификация самолета для российских ВКС.

Истребитель-бомбардировщик Су-34 создан для ударов по наземным целям в оперативной и тактической глубине в условиях сильного противодействия средствами противовоздушной обороны. Способен вести бой с истребителями.

Базовая модель Су-34 — тяжелый истребитель Су-27, однако в конструкцию были внесены серьезные изменения. В первую очередь они коснулись кабины: пилоты сидят в ней рядом, а не друг за другом. Это облегчает работу и коммуникацию членов экипажа. Самолет выполнен по схеме «продольный триплан», что позволило улучшить его маневренные характеристики.

По сравнению с Су-27 была увеличена полезная нагрузка и запас топлива. Первый полет машина совершила 13 апреля 1990 года, но сложная экономическая ситуация в стране позволила начать производство только в 2008 году.

Тяжелый палубный истребитель Су-33 — палубная версия Су-27, созданная для защиты кораблей ВМФ России от нападения с воздуха, однако благодаря большой боевой нагрузке, самолет способен наносить удары как по наземным, так и по надводным целям.

Получил переднее горизонтальное оперение, складные крылья, тормозной гак, новую систему управления оружием. Кроме того, самолет имеет иную механизацию крыла, а также модернизированные двигатели с увеличенной тягой.

В будущем на смену стоящих на вооружении в войсках Су-27 должен прийти истребитель пятого поколения Су-57.

Лётно-технические характеристики

6.1 Технические характеристики

• Экипаж. чел: 1
• Длина,см: 2118
• Размах крыла, см: 1470; с подвешенными ракетами на законцовках — 1494,8; со сложенным крылом: 740
• Размах заднего горизонтального оперения, см: 990; со сложенными стабилизаторами — 740
• Высота, см: 572
• Площадь крыла, м²: 67,84
• Профиль крыла: П44М
• Коэффициент сужения крыла: 3,76
• Коэффициент удлинения крыла: 3,48
• Угол стреловидности по передней кромке, градус: 42,5
• База шасси, см: 587
• Колея шасси, см: 444
• Масса пустого, т: 19,6
• Масса снаряжённого, т: 20,44 – две Р-73 и две Р-27Э
• Масса взлетная нормальная: с полной заправкой, т: 29,940; с частичной – 26
• Масса взлетная максимальная, т: 33
• Масса топлива, т: 9,4; основной вариант заправки – 5,35
• Объём топливных баков, л : 12100
• Посадочная нормальная масса, т: 22,4
• Посадочная предельная масса, т: 26
• Двигатель: тип — двухконтурный турбореактивный с форсажной камерой. Модель — АЛ-31Ф серии 3. Масса, т – 1,52. Тяга, кгс: на форсаже: 2 × 12500 (122,6 кН), максимальная: 2 × 7670 (74,5 кН), чрезвычайный режим: 2 × 12800 (125,5 кН). Степень двухконтурности: 0,571.

6.2 Лётные характеристики

• Максимальная скорость, км/ч: у земли: 1300 (М=1,09), на высоте: 2300 (М=2,17)
• Посадочная скорость, км/ч: 235—250
• Дальность полета, км: у земли: 1000, на высоте: 3000
• Продолжительность патрулирования на удалении 250 км, мин: 120
• Практический потолок, км: 17
• Нагрузка на крыло, кг/м²: при нормальной взлётной массе: с полной заправкой – 441, с частичной – 383. При максимальной взлётной массе — 486
• Тяговооружённость на форсаже: при нормальной взлётной массе: с полной заправкой — 0,84, с частичной — 0,96. При максимальной взлётной массе: 0,76
• Длина пробега, м: 90, при использовании аэрофинишёра
• Длина разбега, м: 105, при использовании трамплина
• Максимальная эксплуатационная перегрузка: 8 или 8,5 g.

6.3 Вооружение

• Пушечное: пушка ГШ-30-1 калибра 30 мм, 150 снарядов
• Боевая нагрузка, т: вариант В-В: 3,2 – шесть ракет Р-73 или восемь Р-27Э, максимальная: 6,5
• Узлов подвески вооружения: 10. Бомбы — бомбовые кассеты, свободнопадающие различного назначения: восемь по 500 кг – РБК-500, ФАБ-500, ЗБ-500 либо двадцать восемь по 250 кг – РБК-250, ФАБ-250 и так далее, либо тридцать две по 100 кг. Ракеты «воздух-воздух»: две Р-73, две Р-27Т/ЭТ, четыре-шесть Р-27Р/ЭР. Неуправляемые ракеты: четыре по 266 мм С-25-ОФМ-ПУ либо двадцать (4 × 5) на 122 мм С-13Т в блоках Б-13Л либо восемьдесят (4 × 20) на 80 мм С-8КОМ/С-8БМ в блоках Б-8М1.

6.4 Авионика

• Радиолокационная станция: РЛПК-27К. Антенна — тип: Н001К, диаметр: 1075 мм. Общее число одновременно сопровождаемых целей – десять. Дальность обнаружения воздушной цели с эффективной площадью рассеяния — 3 м²: вдогон — 40 км, навстречу — 100 км. Зона обзора, градус: по азимуту: ±60, по высоте — ±50.
• ОЭС: ОЭПС-27К. Тип — ОЛС-27К (46Ш). Поле обзора, градус — 120×75. Зона обзора, градус: по азимуту — ±60, по высоте — -15°/+60. Угол обзора, градус: 3×3, 20×5, 60×10. Диапазон измеряемых дальностей, км – 6. Дальность сопровождения воздушной теплоконтрастной цели, км: вдогон — 100, навстречу — 40.
• Нашлемная система целеуказания: Щель-3УМ-1.

Электронный отказ

Как рассказали «Известиям» знакомые с ситуацией источники в оборонно-промышленном комплексе и военном ведомстве, в настоящее время рассматриваются две основные версии потери самолета: человеческий фактор и отказ бортовых систем.

Одной из возможных причин ЧП собеседники назвали отказ электро-дистанционной системы управления самолета (ЭДСУ). Система могла выйти из строя в результате отказа одного из ее компонентов или сбоя программного обеспечения.

С помощью ЭДСУ осуществляется управление летательным аппаратом, пояснил «Известиям» Герой России, летчик-испытатель Олег Мутовин.

— В процессе полета ЭДСУ передает управляющие движения летчика или системы автоматического управления с помощью электрических сигналов на органы управления — аэродинамические рули или устройства отклонения вектора тяги. Поэтому на Западе для нее принята аббревиатура FBW — Fly-by-Wire, «управление полетом по проводам». Она начала внедряться в 70-х годах и в настоящее время используется не только на военных самолетах, но на гражданских лайнерах и даже на некоторых типах вертолетов.

По словам эксперта, ЭДСУ имеет множество преимуществ — например, избавляет от необходимости использования жестких тяг между органами управления и рулевыми поверхностями. Это позволяет серьезно экономить в весе и в объеме планера, что особо ценится в авиации. Непосредственно рулевые поверхности отклоняют электроприводы. Использование ЭДСУ позволяет достичь боевым самолетам высокой маневренности и эффективности, а гражданским — улучшить экономичность и производительность.

fhvbz

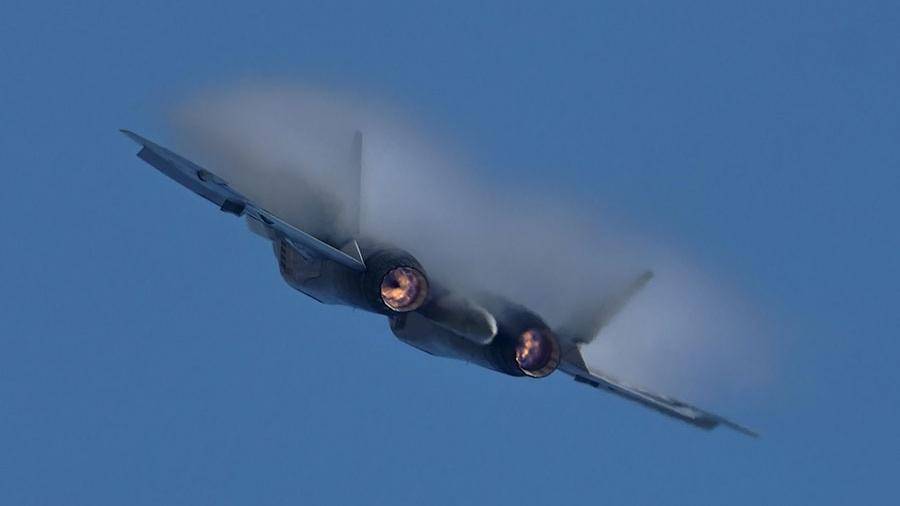

Фото: ИЗВЕСТИЯ/Артем Коротаев

— На Су-57 многоступенчатая система защиты от ошибок пилотирования, — рассказал «Известиям» представитель ВПК, знакомый с ситуацией. — Она не позволяет «загнать» самолет на критические режимы полета. За счет бортовых компьютеров и двигателей с изменяемым вектором тяги машину можно вывести из самых сложных ситуаций. Летчику достаточно нажать на кнопку, и система управления вернет машину в горизонтальный полет.

Полный отказ такой системы в настоящее время — большая редкость, отметил Олег Мутовин, так как обычно сигналы управления передаются одновременно по четырем каналам. Отказ одного из них или поступление по нему ложной информации — повод для перезапуска. При отказе двух каналов лучше вернуться на аэродром, подчеркнул эксперт.

При отказе трех каналов летчик должен перейти в режим «Прямая связь», как его называют на боевых самолетах, — пилот управляет машиной вручную. Алгоритм управления становится упрощенным, но полет поддерживается. Опытный пилот выйдет из такой ситуации без проблем, отметил эксперт.

Другой возможной причиной мог стать отказ двигательной автоматики. Эта система регулирует режимы работы двигателей Су-57 и подачу топлива.

Су-27КУБ

(Фото: Владимир Назаров)

И немного экзотики: увидев на фото такой самолет, легко можно принять его за какой-то из вариантов Су-34. На самом деле это был прототип палубного двухместного учебно-боевого истребителя. Впрочем, вживую его уже не встретить, единственный борт не летал уже много лет.

Самое удивительное в Су-27 — пластичность и адаптируемость этих машин к разным задачам, что позволяет потомкам Т-10 оставаться на гребне волны уже пятый десяток лет(первый полет Т-10-1, ещё не очень похожего на известный нам самолёт, состоялся в мае 1977). В начале 1990-х, после триумфальной для американцевВойны в заливе», все ждали такого же триумфального шествия по рынку героя этой войны — тяжёлого истребителя F-15. Но по факту эта без вопросов замечательная машинапошла» только союзникам и клиентам США — Израилю, Саудовской Аравии, Сингапуру, Южной Корее, Японии, а самыми продаваемыми тяжёлыми истребителями последних 25 лет сталиСушки».

Гордимся? Гордимся. Это намного сложнее айфона.

Технические и летные характеристики Су-33

Основные ТТХ и массы:

• длина (со штангой ПОД)/высота самолета, м – 21,15/5,85;
• полный размах крыла/размах со сложенными консолями, м – 14,7/7,4;
• взлетная масса с полной заправкой – 29940 кг;
• максимальная взлетная-33000 кг;
• максимальная при посадке (посадочная) – 22300 кг.

Основные летные характеристики:

• скорость отрыва при взлете с трамплина/скорость захода на посадку, км/ч – 140/240;
• летный потолок – 17000 м;
• max скорость на высоте/ у земли, км/ч – 2300/1400.

Су-33 – самый дальнобойный и мощный в мире истребитель корабельного базирования. Производят его в Комсомольске-на-Амуре, где до 2020 года уже выпущено более 2000 самолетов брэнда “Сухой”. В 2020 году этот палубный истребитель намерен сохранять позиции по зарубежным поставкам. В России он признан как один из приоритетных направлений развития морской палубной авиации в 2020 году.

Летно-технические характеристики

1. Пилотирование осуществляет один человек.
2. Длина — 21 м.
3. Высота — 5,7 м.
4. Размах крыльев — 14,7 м.
5. Ширина (с убранными крыльями) – 7,4 м.
6. Площадь крыльев — 67,8 квадратного метра.
7. Сила, действующая на крыло (стандартная) – 383 кг/м.
8. Сила, действующая на крыло (максимальная) – 486 кг/м.
9. Основа шасси СУ-33 — 5,9 м.
10. След шасси — 4,44 м.
11. Вес (без нагрузки) – 19,6 тонны.
12. Вес (со стандартной заправкой и боекомплектом) – 30 тонн.
13. Вес (максимальный взлетный) – 33 тонны.
14. Вес топлива (стандартная заправка) – 5,4 тонны.
15. Вес топлива (наибольшая заправка) – 9,4 тонны.
16. Объем баков с топливом – 1 кубометр.
17. Вес (посадочный стандартный) – 22,4 тонны.
18. Вес (посадочный наивысший) – 26 тонн.
19. Тяга (стандартная) – 76,6 кг/м.
20. Тяга (форсированная) — 125 кг/м.
21. Тяга (модернизированная) — 135 кг/м.
22. Вес двигателя – 1,5 тонны.
23. Максимальная скорость (посадочная) – до 250 километров в час.
24. Максимальная скорость (в зените) – 2300 километров в час.
25. Максимальная дальность полета (у поверхности) — до 1000 километров.
26. Максимальная дальность полета (в зените) — до 3000 километров.
27. Время барражирования (удаление до 255 километров) — 2 часа.
28. Высота полета (предельная) — 17 километров.
29. Тяговооруженность (стандартная, форсажная) – 0,96.
30. Тяговооруженность (максимальная, форсажная) – 0,76.
31. Взлетный разбег – 105 метров.
32. Посадочный пробег – 90 метров.
