Противотанковый ракетный комплекс tow

Ammunition[]

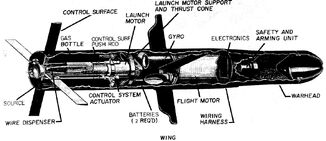

Cutaway diagram of a BGM-71A missile.

TOW missiles are issued packaged in a disposable fiberglass and epoxy protective launch tube with alignment lugs at the front end, an umbilical data connector on the top covered with a protective plastic cap in transit, and a moisture infiltration indicator in the middle of the rear bursting disc.

The missile sections, from front to back, are the warhead (and any standoff probe the missile has), flight control electronics, Hercules M114 solid-fuel flight motor (which fires through diagonal vents angled at 30 degrees in the missile’s midsection), folding wings, gyro and battery section, launch motor with the wire dispensers or RF receivers mounted alongside it, control surfaces, and finally the launch motor exhaust and visual and IR beacons on the rear surface. In TOW-2A, 2B and BB the missile electronics are relocated to the rear section of the missile due to the extended warhead. All TOWs except 2B use a crush detonator either in the missile’s nose, or on the standoff rod if present.

Wired versions of the missile uses twin command wires, each of which consists of two copper signal transmission wires and one steel wire to prevent the copper wires from breaking. The command wires are coated in a thin layer of varnish for insulation, though the effect is minimal as the coating must be thin enough for the wires to flex freely. The wires are anchored to the inside of the launch tube, with the wire spools inside the missile itself. As the missile flies, the command wire unspools out the back, guided by the dispensers: it is not under tension, and simply trails along the ground. Due to this, it is dangerous to fire wired TOW variants over live electrical lines: if this occurs it can destroy the launcher’s electronics. In addition, TOW’s effective range reduces drastically if it is fired over water, due to the conductivity of the water interfering with the command signals.

The command wire is stored wrapped around the launch motor assembly in multiple layers: in this way even the original TOW could contain 6.5 kilometers (4 miles) of command wire (while the missile automatically cut its wires at 3,000m, the original wires were actually 3,250m long).

Missile tubes have a 20-year shelf life and require no maintenance other than routine checks on their moisture indicators.

Operators

Map with BGM-71 operators in blue

Current

• Argentina
• Bahrain
• Belgium: AgustaWestland AW109 A109 AH(L)-TOW helicopter only
• Botswana
• Cameroon: Military of Cameroon
• Canada: Canadian Armed Forces
• Croatia
• Chile
• Chad
• Colombia
• Denmark
• Egypt: Produced under license
• Ethiopia
• Finland
• Hungary
• Germany
• Greece
• Iran
• Iraq: Iranian version
• Indonesia
• Israel
• Italy: Total of 432 launchers. 5,000 BGM-71 missiles and 130 launchers delivered in 1974; 10,000 missiles delivered in 1976–1978; 2,311 ITOW delivered in 1982–1984; 6,629 BGM-71C ITOW delivered in 1986–1989 for 67 million dollars (of which 1,239 practice missiles); 1,440 BGM-71D TOW2 for A129 Mangusta delivered in 1990–1996
• Japan
• Jordan
• Kenya
• Kuwait
• Lebanon: most carried by Humvee
• Luxembourg
• Mexico
• Morocco: 70 launchers in service; 1,200 BGM-71-4B-RF TOW 2A RF missiles on order, approved for export on 8 December 2016
• Netherlands
• Norway
• Oman
• Pakistan
• Portugal
• Saudi Arabia
• Singapore
• Somalia
• South Korea: To be replaced by Raybolt. Still used in MD 500 Defender
• Spain
• Sweden
• Swaziland
• Free Syrian Army
• Switzerland
• Taiwan
• Thailand
• Tunisia
• Turkey
• United Arab Emirates
• United Kingdom: Westland Lynx helicopters only
• United States
• Vietnam
• Yemen

Specifications

(1970 — present)

Type: Guided missile launcher

Caliber: 152mm (5.98 in)

Weight: 204 lbs (92.5 kg) (empty M220 launcher with TOW 2 mods and AN/TAS-4A fitted) + 52.8 lbs (23.9 kg) for TOW-2 FCS module with inserted battery pack (21 lbs (9.5 kg) for separate BPS with power conditioner) and ~ 60 lbs (27.2 kg) for missile

Length: 42.5 in (108 cm) (empty launcher), ~ 50 in (127 cm) (encased missile)

The BGM-71 TOW and variants can be seen in the following films, television series, video games, and anime used by the following actors:

Film

Television

Video Games

Anime

технологии

TOW может быть развернут с различных платформ: штативов, транспортных средств и вертолетов. В базовой версии TOW используется с пусковой системой M220 . По сути, он состоит из кронштейна для штатива , блока оптического сопровождения цели, локационного устройства и блока питания. С 1976 года компания Texas Instruments представила прибор ночного видения ТАС-4 , который можно было прикрепить к прибору цели. С 1998 по 2003 год армия США закупила 709 единиц системы управления улучшенной системой обнаружения целей TOW (TOW ITAS), разработанной Raytheon . Он имеет встроенный прибор ночного видения, лазерный дальномер и улучшенный компьютер управления огнем. TOW ITAS используется на транспортных средства типа HMMWV и наземный жгут.

Армированная стекловолокном пусковая и транспортная труба с ракетой может быть размещена на верхнем креплении рядом с блоком сопровождения цели. После того, как стрелок прицелился в цель, он нажимает на спусковой крючок и включает как генератор мощности управляемой ракеты, так и пусковой двигатель, который выбрасывает управляемую ракету из ствола. На дальности от 10 до 12 м маршевый двигатель с низким уровнем дыма зажигается и разгоняет управляемую ракету до 278–320 м / с. Твердотопливный ракетный двигатель поставляются по орбитальным АКА . По истечении времени горения от 1,6 до 2,0 секунд он сгорает, и управляемая ракета продолжает лететь без двигателя. Чтобы пролететь всю дальность полета 3750 м, управляемой ракете требуется чуть менее 20 секунд. Конечная скорость на этом этапе все еще составляет около 200 м / с. В полете управляемая ракета разматывает два провода, по которым принимает команды управления. TOW работает по системе рулевого управления SACLOS (полуавтоматическое командное рулевое управление). Здесь, устройство слежения отслеживает ракету через заднюю смонтированной Xenon — инфракрасные излучатели. Команды наведения рассчитываются в блоке сопровождения цели и передаются на управляемую ракету по проводной связи. Во время полета, стрелок нужно только , чтобы держать цель в перекрестье прицела . Версия TOW-2B самостоятельно меняет курс на последнем этапе полета и садится над целью. Две направленные вниз боеголовки EFP взрываются с помощью лазера и магнитного датчика (так называемая атака сверху ). При таком профиле атаки боеголовки должны пробивать только тонкую броню крыши основного боевого танка. Вы также можете сражаться с целями, которые находятся в укрытии.

Противотанковый ракетный комплекс TOW

BGM-71 ТOW

(сокр. от англ.Tube-launchedOptically-trackedWire-guided ) — американский тяжёлый противотанковый ракетный комплекс (ПТРК), разработанный фирмой Hughes Aircraft и принятый на вооружение армии США в 1970 году. Наведение ракеты командное, полуавтоматическое, осуществляется оператором, управление производится по проводам (в последней модификации — по радиоканалу). Один из самых распространённых ПТРК в мире.

Стоит на вооружении Армии США и корпуса морской пехоты, являясь основным противотанковым управляемым оружием ВС США, ряда стран Европы, Израиля и других государств. ПТУР может запускаться с переносной пусковой установки (ПУ) или с пусковых установок различных автомобилей и бронетехники, таких как M1046 HMMWV, БМП «Брэдли», специализированных самоходных ПУ M901 ITV и многих других, а также вертолётов: американских АН-1 «Кобра», британских Lynx

и ряда других.

Выпущено более 700 тыс. ракет. В 1999—2007 годах на экспорт поставлено более 1000 ПТУР. Для поражения танка такой ракетой не надо ни облучать саму цель, ни измерять дальность. Максимальная дальность пуска ракеты — 3750 метров, Наведение ПТУРа производится с помощью обычного электронно-оптического прицела. Центральная марка наводится на цель, производится пуск, после чего до попадания ракеты в цель оператор удерживает марку на цели.

Все варианты серийно производящихся TOW используют полуавтоматическое наведение с обратной связью по трассеру. В прицельном устройстве есть так называемый координатор. Его задача — определять отклонение трассера — ксеноновой лампы, установленной в корме ракеты. В зависимости от знака и величины отклонения система наведения генерирует команды на рулевое устройство ракеты. Команды управления передаются по тонким проводам. Катушка с микропроводом также расположена в кормовой части ракеты. Некоторые варианты (TOW-2B Aero RF, TOW-2A RF, TOW BB RF) вместо проводов для передачи команд используют радиоканал.

Читайте Ракетный катер ВМС Украины открыл огонь по контрабандистам.

Для отсеивания помех координатор отслеживает только модулированное по фиксированной частоте инфракрасное излучение трассера. С разработкой TOW-2 для возможности одновременной стрельбы с близко расположенных ПУ и увеличения помехозащищённости частота стала переменной и случайно меняющейся во время полёта ракеты. Также в TOW-2 был введён дополнительный трассер, генерирующий тепло в результате реакции бора и титана. Частота его излучения модулируется с помощью механической шторки. Длинноволновое ИК излучение теплового трассера отслеживается тепловизионным прицелом (AN/TAS-4A), что обеспечивает возможность наведения в плохих погодных условиях и при задымлённости. При наличии помех переключение на управление с помощью тепловизионного прицела выполняется автоматически. Помимо координатора и трассера в процессе управления также участвуют датчики в направляющем механизме ПУ и гироскоп в ракете. Скорость полёта ракеты дозвуковая, 250-260 м/с. Боевая часть — у TOW/ITOW кумулятивная и кумулятивная тандемная у TOW-2A — на специальном штыре впереди ракеты выдвинут небольшой заряд, который инициирует элемент динамической защиты цели. Основная кумулятивная часть калибра 152 мм, масса боевой части — 6,12 кг, обеспечивает пробивание стальной монолитной брони толщиной 850-900 мм за динамической защитой. Боевая часть TOW-2B включает в себя два заряда с танталовой облицовкой, формирующих ударные ядра. Масса каждой из них — 635 г. TOW BB использует фугасную 2,8 кг боевую часть.

Уничтожение САУ «Гвоздика» из ПТРК

А вот и еще один эпизод противостояния ПТУРа и Т-72

Противотанковый ракетный комплекс BGM-71F TOW-2

Ракета TOW-2A является дальнейшей модернизацией ракеты TOW-2. В отличие от ракеты TOW-2 ПТУР TOW-2А оснащается новой БЧ тандемной конструкции, разработанной научно-исследовательским центром по вооружению совместно с проектным бюро ПТРК TOW. Фирмой Hughes Aircraft проведено объединение ракеты TOW-2 и новой БЧ, а также разработан новый алгоритм расчета траектории полета ракеты.

В тандемной БЧ сохранен основной кумулятивный заряд ВВ БЧ ПТУР TOW-2 с двух конусной облицовкой кумулятивной выемки, обладающий эффективным действием по стальной, композиционной и даже реактивной броне. В передней части выдвижного телескопического наконечника БЧ диаметром около 50мм устанавливается небольшой дополнительный (вспомогательный) кумулятивный заряд диаметром 38мм (на расстоянии около 30 см от основного) и массой около 300г. Масса основного заряда 5.896 кг. При столкновении ракеты с целью дополнительный заряд подрывается, образуя струю расплавленного металла и газа и взрывая ВВ реактивной брони. Кумулятивная струя основного заряда через образовавшиеся отверстия в реактивной броне обеспечивает пробивание основной брони танка. Диаметр БЧ 152.4 мм.

С помощью механического переключателя, находящегося на головной части наконечника и срабатывающего при ударе о преграду, производится задержка детонации основного заряда после подрыва и разрушения реактивной брони вспомогательным зарядом. Подрыв основного заряда происходит на расстоянии около 450мм от преграды.

Следующей модификацией ракеты является ТОW-2В с полуавтоматической системой управления по проводам. Она оснащена оптическим (лазерный дальномер) и магнитометрическим датчиками, а также БЧ с двумя зарядами, действующими по принципу «ударное ядро». Заряды (диаметр каждого 149 мм) подрываются взрывателями одновременно и поражают цель сверху, в наименее защищенную часть корпуса.

По внешнему виду ракета TOW-2В подобна TOW-2А, но оснащена новой модифицированной БЧ с двойным кумулятивным зарядом, действие которого направлено под углом к продольной оси ракеты , и дистанционным магнитным (или магнитно — ИК) взрывателем с лазерным или радиочастотным дальномером. Подрыв БЧ производится в определенный момент при пролете ракеты над целью. Диаметр отсека БЧ такой же (152,4 мм), как и у предыдущей модели ракеты TOW, но кумулятивные заряды значительно отличаются.

Рассматривается конструкция БЧ, содержащая два боевых заряда с поражающими элементами высокой кинетической энергии EFP (Explosively Formed Projectile) формируемыми энергией взрыва ВВ и рассчитанные также для нанесения удара сверху. Сложной технической проблемой при реализации такого принципа действия БЧ является обеспечение ее срабатывания над наиболее уязвимой частью танка, т. к. бронепробиваемость поражающего элемента сравнительно не велика. Она равна примерно диаметру БЧ, тогда как для кумулятивных БЧ составляет до шести диаметров.

Внесены изменения в математическое обеспечение системы наведения комплекса для обеспечения совместимости ракеты TOW-2В с существующими ПУ и оборудованием и полета ракеты по настильной траектории над линией прицеливания. Двигатель ракеты такой же, как у TOW-2А и система наведения с передачей команд по проводам.

Разработка дистанционного взрывателя с дальномером была поручена фирмам Fairchild и Honeywell, а новой БЧ — фирме Aerojet.

В рамках программы создания ПТУР с новой системой наведения (без использования проводов для передачи команд) фирма Hughes проводит работы с системой наведения по радио лучу, работающей в миллиметровом диапазоне волн.

Исключение проводов в системе наведения снимает ограничения по дальности и скорости полета ракеты, накладываемые механизмом их разматывания с катушки и позволяет увеличить ускорение на участке разгона. В результате может быть увеличена дальность действия ракеты, сокращено время ее полета, уменьшен угол атаки ракеты в полете (следовательно, повысится бронепробиваемость БЧ при лобовой атаке цели). Скорость полета ракеты будет сверхзвуковой (максимальная скорость существующих ракет 200 м/с). Масса ракеты останется примерно прежней так же, как и масса блока системы наведения на ПУ.

В середине 1988 года фирмой осуществлен первый успешный испытательный пуск ракеты с системой наведения по лучу миллиметрового диапазона. Ракета, снаряженная инертной БЧ, на максимальной дальности попала точно в мишень.

References[]

• TM 9-1425-470-12 «Operator’s and Organizational Maintenance Manual for TOW Heavy Antitank/Assault Weapon System,» Headquarters, Department of the Army, January 1974
• TM 9-1425-472-12 «Operator’s and Organizational Maintenance Manual for TOW Weapon System Guided Missile System M220A1,» Headquarters, Department of the Army, January 1980
• FM 23-34 «TOW Weapons Systems,» Headquarters, Department of the Army, 17 August 1994
• FM 3-22.32 «Improved Target Acquisition System, M41,» Headquarters, Department of the Army, July 2005
• «History of the TOW Missile System,» Army Aviation and Missile Command (Redstone Arsenal, Alabama), Mary T Cagle, 20 October 1977

Страны-эксплуатанты[править]

Выберите страну или прокрутите колесико мыши

Различные варианты ракет.

• Аргентина — 3 HMMWV с 18 TOW-2A, на 2012 год.
• Бахрейн — 15 ПТРК BGM-71A TOW в Армии Бахрейна и некоторое количество в ВВС на 2012 год.
• Ботсвана — боевые машины (БМ) V-150 TOW и 6 переносных ПТРК TOW, на 2012 год.
• Великобритания — некоторое количество ПТРК TOW, на 2010 год.
• Вьетнам
• Германия — 128 авиадесантируемых БМ Wiesel c TOW, часть из них в Афганистане и 6 БМ в Косово, по состоянию на 2012 год.
• Греция — 290 M901 и 70 ПТРК TOW, на 2012 год.
• Дания — 20 переносных ПТРК TOW, на 2012 год.
• Египет — 52 БМ M901 и 700 переносных ПТРК TOW-2, на 2012 год.
• Израиль — 300 ПТРК TOW-2A/TOW-2B (в том числе БМ Ramta (M113)), на 2010 год.
• Иран — ПТРК Toophan, на 2010 год.
• Испания — 74 БМ TOW и 126 ПТРК TOW в Армии Испании и 24 ПТРК TOW-2 в корпусе морской пехоты, на 2012 год.
• Италия — 295 ПТРК I-TOW, на 2010 год.
• Иордания — 70 БМ M901 и 320 ПТРК TOW/TOW-2A в Армии Иордании и 2 эскадрильи AH-1F Cobra (25 вертолётов) с ПТРК TOW в ВВС, на 2012 год. По другим данным в ВВС Иордании имеется 22 вертолётов AH-1S и 9 AH-1F на январь 2010 года.
• Йемен — 12 переносных ПТРК TOW, на 2012 год.
• Камерун — 24 ПТРК TOW на джипах, на 2012 год.
• Канада — 33 БМ LAV-TOW и 35 ПТРК TOW-2A/ITAS, на 2012 год.
• Кения — эскадрилья Hughes 500MD Scout Defender с TOW (11 вертолётов), на 2012 год.
• Колумбия — 8 бронеавтомобилей M8 (носителей ПТРК TOW), 8 самоходных и 10 переносных ПУ, на 2012 год.
• Кувейт — 66 HMMWV TOW, 8 БМ M901 и 44 ПТРК TOW-2, на 2012 год.
• Ливан — 12 ПТРК TOW, на 2012 год.
• Люксембург — 6 ПТРК TOW, на 2012 год.
• Марокко — 80 БМ M901 и 150 переносных ПТРК TOW, на 2012 год.
• Норвегия
• ОАЭ — 25 переносных ПТРК TOW, на 2012 год.
• Оман — 8 БМ VBL и 18 переносных ПТРК TOW/TOW-2A, на 2012 год.

Боевая машина «Визель» с ПТРК TOW.

• Пакистан — БМ M901, 10500 переносных ПТРК HJ-8/TOW и 25 вертолётов AH-1F Cobra с TOW, на 2012 год. Более 3300 ракет TOW-2A с радиокомандным наведением закуплено в 2006 году.
• Португалия — 95 ПТРК TOW, в том числе на 18 M113 и 4 M901, на 2012 год.
• Саудовская Аравия — 400 БМП M2 Breadly с 2 ПТУР TOW, 200 БМ VСС-1 I-TOW и 950 переносных ПТРК TOW-2A в сухопутных войсках и 116 переносных TOW-2A (2000 ПТУР) в национальной гвардии, на 2012 год.
• Эсватини
• Сомали
• Швейцария — 110 БМ MOWAG Piranha с TOW-2, на 2012 год.
• Швеция — ПТРК Rb55 (шведское название TOW) в сухопутных войсках, 17 вертолётов HKP-9A с ПТРК Rb55H в ВВС, на 2010 год.
• Таиланд — более 18 БМ M-901A5 с TOW в сухопутных войсках и 24 HMMWV TOW и переносные ПУ TOW в корпусе морской пехоты, на 2012 год.
• Китайская Республика (Тайвань) — 1000 ПТРК TOW (переносных и в составе БМ), на 2012 год.
• Тунис — 35 БМ M901 ITV и 55 переносных ПТРК TOW, на 2012 год.
• Турция — 365 БМ с TOW и 48 переносных TOW в подразделениях на Кипре, на 2012 год.
• США — 1379 HMMWV TOW и 626 M901 в Армии США, 95 LAV-TOW и 1083 переносных ПТРК TOW в корпусе морской пехоты, на 2012 год.
• Финляндия — 100 переносных ПТРК типов TOW-2 и SPIKE на 2012 год.
• Чили
• Чад
• Эфиопия
• Южная Корея — переносные ПТРК TOW-2A, на 2012 год.
• Япония

Разработка ПТРК.

Контракты на разработку получили компании Martin Marietta, McDonnel, Hughes Aircraft. Конкурс выиграла компания Hughes Aircraft, и в период 1963-1968 гг. вела разработки комплекса. Разрабатывали параллельно два варианта установки – для наземной стрельбы и стрельбы с воздуха.

В 1968 был заключен первый контракт на серийное изготовление установки, и в 1970 г. она появилась на вооружении американских сухопутных войск. Боевой дебют новой установки состоялся во Вьетнаме, во время войны. Установленный на вертолете TOW уничтожил гаубицу, грузовик и 4 танка с расстояния 2700 метров. Эта проверка доказала боевую эффективность комплекса, и положила начало его использованию на протяжении последующих десятилетий. Установка предназначается для поражения разнообразных целей, включая фортификационные сооружения.

Наряду с таким достоинством, как бронебойность, комплекс имеет и недостатки. Основной – невозможность вести обстрел при отсутствии прямой видимости.

Комплекс не единожды дорабатывали и совершенствовали. С каждым десятилетием он приобретал все более совершенные и эффективные формы. В 1986 г. появились TOW-2А TOW-2В, нашедшие активное применение во время Персидского конфликта в 1991 г.

развитие

В начале 1960-х годов вооруженные силы США искали замену устаревшему безоткатному орудию M40 и противотанковому управляемому оружию MGM-32 ENTAC и AGM-22 . Новая система должна быть такой же мобильной и простой в использовании, как и предыдущие модели. Контракт на разработку был заключен с Hughes , после чего в 1965 году начались разработки. После чрезвычайно короткого периода разработки в 1968 году началось серийное производство. Первые экземпляры поступили в вооруженные силы США в 1970 году. После того, как компания «Хьюз» перешла к компании Boeing , Raytheon взяла на себя производство управляемых ракет, а также производство TOW. За пределами США TOW производятся по лицензии в разных странах. На данный момент выпущено более 620 000 TOW.

Orders and deliveries

In August 2005, Kuwait requested the sale of 436 (292 TOW 2A, 144 TOW 2B) TOW missiles.

In September 2006, the US Army placed the first production contract, with five one-year options, for the new wireless version of the TOW 2B RF missile.

In October 2007, the US Congress was notified of the proposed sale of 2,000 TOW 2A missiles to Pakistan and 2,000 TOW 2A missiles to Israel.

In November 2007, Canada placed an order for 462 TOW 2A RF bunker buster missiles, the first export order for this missile variant.

In January 2008, Kuwait requested the sale of 2,106 TOW 2A RF and 1,404 TOW 2B RF missiles.

“The TOW missile system has been in service since 1970 and more than 700,000 TOW weapon systems were delivered to the US Army and allied military forces as of August 2019.”

In September 2008, Egypt requested the sale of 6,900 TOW 2A missiles to replace its ageing inventory.

In July 2010, the US Government placed a $55m contract with Raytheon to deliver TOW missiles to Saudi Arabia under a foreign military sales agreement.

Raytheon Technical Services received a $77.9m contract in March 2012 to deliver logistics and engineering support for subsystems and related equipment of the US Army TOW missiles.

In October 2012, Raytheon was awarded a $349m five-year contract to deliver 6,676 new wireless TOW missiles to the US military.

Saudi Arabia signed two foreign military sale (FMS) agreements with the US Defense Security Cooperation Agency (DSCA) in December 2013. The first FMS, worth $170m, covers 750 BGM-71 2B TOW missiles, seven Fly-to-Buy TOW2B missiles, 1,000 BGM-71 2A TOW missiles, seven Fly-to-Buy TOW2A missiles, and the support equipment.

The second FMS, worth $900m, covers 9,650 BGM-71 2A TOW RF missiles, 4,145 BGM-71 2B TOW Aero RF missiles, 91 TOW-2A Fly-to-Buy missiles, 49 TOW-2B Fly-to-Buy missiles, and the associated equipment.

An international customer signed an FMS agreement worth $750m with the US Government for the TOW 2 missile systems in April 2014.

In June 2014, Raytheon and Thales signed a 27-month development and five-year production agreement to upgrade the TOW missiles.

Jordan signed an agreement with the US for the supply of TOW missiles in May 2016. The US State Department cleared the sale of TOW 2A missiles and technical support to Morocco in December 2016. The company won a $21m contract from the US Army to develop a new propulsion system for the TOW missile in October 2018.

In May 2019, the company received a $101m three-year contract modification to deliver additional TOW missile systems to the US Army.

In September 2019, the US Administration approved the request ofMoroccofor the sale of 2,401 BGM-71-4B TOW 2A RFmissiles and 28 BGM–71–4B–RF, and 400 M220A2 TOW Launchers and/or 400 M41 Improved Target Acquisition System (ITAS) launchers. The $776m deal also includes the sale of missile support equipment and training.

Параметры ПТРК BGM-71 TOW.

Основные особенности ПТРК — запуск из трубы; оптическое наведение; управление по проводам.

В составе комплекса находятся станок, оборудование наведения и управления, пусковая установка. Стрельба происходит из одноразового контейнера либо с многоразовой пусковой установки.

Сама ракета имеет простую форму и короткий конусовидный нос, обеспечивающие стандартные аэродинамические показатели. В хвостовой и средней части находятся четыре подпружиненных закрылка, раскрывающиеся после запуска. Назначение – стабилизация полета ракеты.

Общая длина установки – 2210 мм. Диаметр самой ракеты – 127 мм (TOW-2 – 152 мм), длина — мм (TOW-2 — 1450). Ширина крыльев – 450 мм.

В зависимости от модификации бронебойность составляет – 600-1200 мм, дальнобойность – 3-5 тыс. м. Установка выпускает 2 ракеты/мин. Скорость ракет всех модификаций – 300 м/с.

ITAS improved target acquisition system

In 1999, Raytheon Company was awarded a US Army full-rate production contract for the TOW improved target acquisition system (ITAS) for the HMMWV launcher and the ground mounted TOW. ITAS uses a thermal imager based on a standard advanced dewar assembly (SADA II) focal plane array, eyesafe laser rangefinder, and a gunner-aided target tracker. ITAS improves target recognition range performance and hit probability.

Between 1999 and 2003, the US Army procured 709 ITAS systems. In April 2005, a contract for the resumption of system production was awarded. The system has been fielded in Operation Iraqi Freedom and Operation Enduring Freedom. ITAS has also been bought by Canada for new LAV III vehicles armed with TOW missiles.

Varyantlar

Raytheon , son yıllarda Hughes’u devraldı ve şimdi tüm mevcut varyantların üretimini ve TOW geliştirmesini üstleniyor.

Orijinal zırh delme tahminleri BGM-71A/B için 600 mm ve BGM-71C için 700-800 mm idi. Ancak, artık sınıflandırılmamış bir CIA çalışmasına göre, dikey bir hedefe karşı gerçek penetrasyon değerleri çok daha düşüktür — temel TOW için sadece 430 mm ve Geliştirilmiş TOW için 630 mm.

Maksimum menzilde hedef alma süresi 20 saniyedir, bu nedenle ortalama 187,5 m/s hız verir.
